产品名称: 经济型磁感应编码器
产品型号:
产品时间: 2021-03-29
产品特点
经济型磁感应编码器是GUBOA磁感应编码器两个系列其中一种,该规格的编码器对应的齿轮是0.5模数的,搭配的齿轮尺寸相对较大一点,方波信号输出,根据分割倍率不同,每圈解析度也有所不同。接下来我们会从编码器的特性、构成要件、安装位置以及接线方式等全面对该编码器进行介绍。

产品介绍

        经济型磁感应编码器是GUBOA磁感应编码器两个系列其中一种,该规格的编码器对应的齿轮是0.5模数的,搭配的齿轮尺寸相对较大一点,方波信号输出,根据分割倍率不同,每圈解析度也有所不同。接下来我们会从编码器的特性、构成要件、安装位置以及接线方式等全面对该编码器进行介绍。

经济型磁感应编码器的特性

  1. 该编码器防护等级是IP68,高防护等级可以抵抗外界环境的污染,耐撞击。
  2. 该编码器是非接触式的,通过感应齿轮的转动来精准测速与定位,避免了机械性的磨损。
  3. 可以高转速,最高转速可以达到五万以上。4、编码器是05的感测头因而是搭配0.5模数的齿轮,相比04模数的稍微占空间一点。

    经济型磁感应编码器的构成要件

    经济型磁感应编码器是由05的感测头跟0.5模数的齿轮构成的,具体介绍如下:

  1. 经济型磁感应编码器的感测头:根据客户自行选择的倍率不同,感测头倍率有2倍、4倍、8倍、16倍、32倍、64倍等等。
    根据客人安装空间的大小可以选择标准型或者微小型,尺寸有所不同,具体尺寸图如下:

    标准型:


    微小型:


  2. 该系列的编码器可以匹配0.5模数的齿轮,根据齿数不同,齿轮的大小也不一样。具体尺寸表如下:
    经济型磁感应编码器安装位置

    该系列的编码器一套是由感测头跟齿轮组成,在安装的时候要避免划伤感测头或者烧坏感测头,安装的间距要严格按照说明书来,齿轮跟感测头的安装间隙是0.15mm正负0.02mm,正确的安装间隙才能精准的检测到编码器的位置。

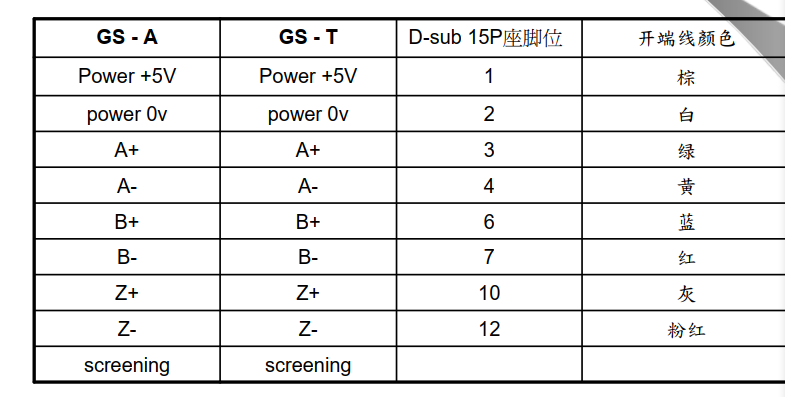

    经济型磁感应编码器的接线方式

    GS05T编码器跟GS04T编码器的接线方式都是一样的,按照线的颜色来接,接头可以随意更换,但是接线一定要认准颜色,不同颜色接线定义不同。

          通过四方面对经济型磁感应编码器的详细介绍,相信大家对该系列的编码器也有了比较深入的了解,建立在了解上的选型会更加顺利,根据自身机器的要求选择最合适的编码器,更多有关的技术问题可以随时咨询中山柏帝机电董工。
